ESZ type DL
Beschrijving

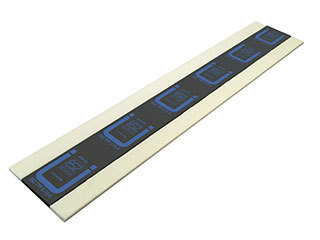

Lijnoplegging van synthetisch oplegrubber (type C-15-E) waarmee zijdelingse bewegingen van ± 2,0 respectievelijk ± 5,0 mm kunnen worden opgenomen. Het kernrubber wordt geflankeerd door stroken kunststofschuim. Een centrale overbrenging van krachten op de ondergrond wordt daarmee gegarandeerd.
Toepassing
Opleggen van constructies van ter plaatse gestorte betonnen bouwdelen ten behoeve van het op de gewenste plaats overbrengen van verticale belastingen alsmede het opnemen van hoekverdraaiingen en geringe horizontale bewegingen.
Voordelen
- Volledige scheiding van op elkaar rustende bouwdelen
- Nivellering van oppervlakte ruwheid
- Ook bij hoekverdraaiing worden belastingen centrisch naar de wand overgedragen. Randspanningen treden niet op en daaruit voortvloeiende gevolgschade wordt voorkomen.
- Wordt op maat geleverd
- Leverbaar op stroken in de meest voorkomende wandbreedten
- Eenvoudige verwerking
Levering
Op rollen van maximaal 10 meter.
| Type | Kern- | F max | dikte oplegging = 5 mm | dikte oplegging = 10 mm | ||
| breedte | αmax | verv.max | αmax | verv.max | ||
| mm. | kN/m1 | ‰ | ± mm | ‰ | ± mm | |
| DL 35 | 20 mm | 35 | 10 | 2,0 | 20 | 5,0 |
| DL 75 | 30 mm | 75 | 10 | 2,0 | 20 | 5,0 |
| DL 135 | 40 mm | 135 | 10 | 2,0 | 20 | 5,0 |
| DL 200 | 50 mm | 200 | 10 | 2,0 | 20 | 5,0 |
| DL 400 | 70 mm | 420 | 10 | 2,0 | 20 | 5,0 |
Documentatie
Klik hier voor een productdatablad.
